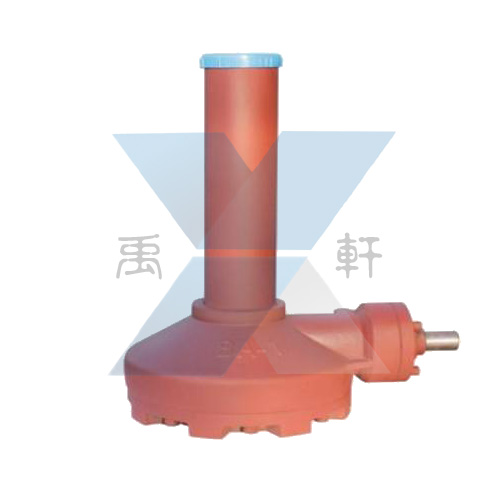

上海禹轩BA-1手动截止阀执行器 闸阀传动减速机

BA-1伞齿轮

1.该装置是直接安装在闸阀和截止阀等阀门上的手动装置.

2.该装置采用弧齿锥齿轮和平面推力承轴,有运转平稳、扭矩大、噪音小、效率高的优点.

3.在所有的结合部,采用下密封垫全密封处理,达到了防水、防油漏的效果,防护等级为IP65.

4.手轮和阀杆罩可根据用户需求定制.结合各类阀门使用要求及环境,还有单级带电装连接、双级带电装连接、双级手轮驱动等产品.

BA-1手动阀门锥齿轮装置 闸阀传动减速机是安装在闸阀和截止阀等阀门上的手动驱动装置,手动阀门伞齿轮装置采用弧齿锥齿轮和平面推力承轴,有运转平稳、扭矩大、噪音小、效率高的优点.手动阀门伞齿轮装置对阀门的控制一般可以通过操作人员直接完成,手动阀门伞齿轮装置直接控制阀门时,容易控制阀门的开关,是可以实现阀门控制和精确控制的伞齿轮传动的回转阀门手动装置.手动阀门伞齿轮装置包括输入轴,输入轴的外侧端部设置手轮;输入齿轮传动连接有转轴;转轴的另一端设有小锥齿轮,并在小锥齿轮的下侧啮合有大锥齿轮;大锥齿轮的中部设置有齿轮轴,并垂直于输入轴,以实现其在输入轴的径向方向上转动;大锥齿轮的两侧分别设置有接盘,用以固定与齿轮轴连接的阀门.

手动阀门伞齿轮装置的零件构成.伞齿轮输出扭矩200 一 28000 ,平台F10-F48.

1、输入轴;2、手轮;3、转轴;4、小锥齿轮;5、大锥齿轮;6、齿轮轴;7、接盘;8、系杆;9、行星齿轮;10、输入齿轮;11、输出齿轮;12、指示圈;13、行星轮轴;14、第一滚动轴承;15、第二滚动轴承;16、隔环;17、第三滚动轴承.

BA-1阀门伞齿轮产品订货须知:

①BA-1伞齿轮选型的规格与型号

②BA-1伞齿轮配对阀门的公称压力

③BA-1伞齿轮配对的阀门公称通径

④BA-1伞齿轮连接法兰标准

⑤BA-1伞齿轮阀体材质(铸铁/铸钢/不锈钢)

⑥BA-1伞齿轮输出输入力距

⑦BA-1伞齿轮配对阀门的工作环境

⑧BA-1伞齿轮是手动/电动/还是双级或是双头连接

⑨BA-1伞齿轮是否带附件以便为您正确选型.

上海禹轩产品售后服务:

①禹轩产品质保期为自出厂起12个月,实行"三包"服务(包退、包换、包修).

②产品服务期内,可以咨询本公司工程师,提供对口服务,以便进一步提高产品质量.

③对用户的投诉问题,会快速作出反应,并安排售后.

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务.
